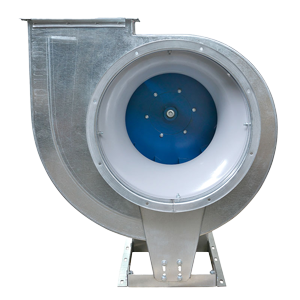

Радиальный вентилятор ВР 80-75-10 (№10)
Общие сведения:
• Вентилятор низкого давления
• Производительность от 14800 м³/ч до 46700 м³/ч.
• Лопатки рабочего колеса – загнутые назад
• Корпус – спиральный поворотный
• Количество лопаток рабочего колеса – 12
• Трехфазный асинхронный двигатель (380 В)
• Направление вращения – правое, левое
Цена: от 109102 руб.
Все цены с НДС 20%
- В наличии
Сделено в России
Склад в Москве или доставим в любой город России от 1 дня.
Основные типоразмеры:
НЕ ЗНАЕТЕ, КАКУЮ МАРКУ ВЕНТИЛЯТОРА ВЫБРАТЬ?
Оставьте заявку нашим специалистам!
| Вентиляторы радиальные ВР 80-75, схема 1 | Электродвигатель | Параметры в рабочей зоне | Масса не более, кг | Виброизоляторы | |||
| Типоразмер | Мощность,кВт * об/мин |
Производительность 103 х м3/час | Полное давление, Па | Тип | Кол-во | ||
| Вентилятор ВР 80-75 № 10 | АИР132М8 | 5,5*750 | 14,8-28,85 | 736-387 | 466 | ДО43 | 5 |
| 5А160S8 | 7,5*750 | 14,7-30,26 | 860-438 | 508 | ДО43 | 5 | |
| 5А160М8 | 11*750 | 16,64-35,2 | 1059-570 | 533 | ДО43 | 5 | |
| 5А160М6 | 15*1000 | 19,53-40,2 | 1517-774 | 533 | ДО43 | 5 | |
| АИР180М6 | 18,5*1000 | 22,11-25 | 1834-800 | 568 | ДО43 | 5 | |
| 5А200М6 | 22*1000 | 25-46,7 | 1800-1007 | 643 | ДО43 | 5 | |
|

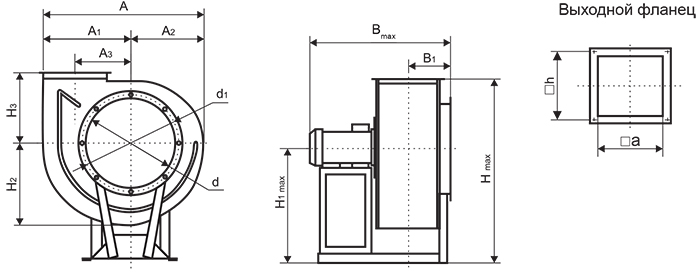

№ вентилятора |
A* |
А1 |
А2 |
А3 |
В max |
В1 |
H** |
H1 |
Н2 |
H3 |
d |
d1 |
a |
h |
|||||
|
0° |
45° |
90°, |
135°, |
0° |
45° |
90° |
|||||||||||||
|
10,0 |
1780 |
1655 |
1560 |
1780 |
1015 |
765 |
650 |
1515 |
503 |
1823 |
2353 |
2180 |
1130 |
890 |
670 |
1002 |
1030 |
700 |
740 |

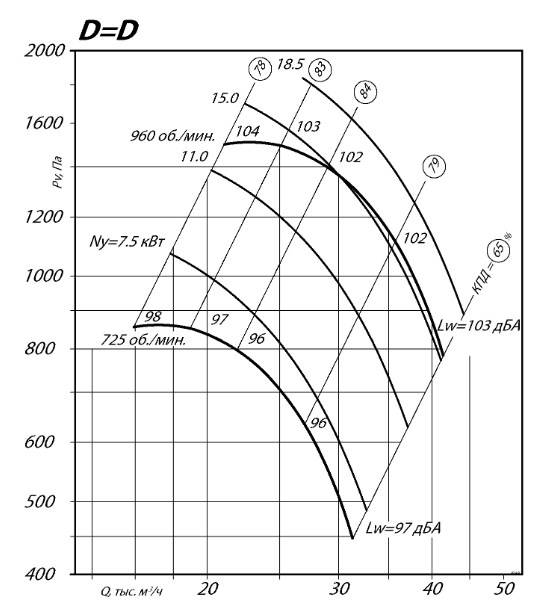

Аэродинамические характеристики ВР 80-75 №10
Пример обозначения:
Вентилятор ВР 80-75-10 (15 кВт./1000 об.мин.) Пр0
ВР
Вентилятор радиальный
80-75
Серия вентилятора
10
Номер вентилятора
15 кВт
мощность электродвигателя, кВт;
1000 об.мин.
частота вращения рабочего колеса, об/мин;
Пр
Правого вращения
Л
Левого вращения
0
Положение корпуса 0 гр.
Основные варианты изготовления:
- – общепромышленное
- Ж2 – теплостойкое (до 200 гр.)
- К1 – коррозионностойкое –
- К1Ж2 – коррозионностойкое теплостойкое
- В – взрывозащищенное из разнородных металлов
- ВКЗ – взрывозащищенное из алюминиевых сплавов
- ВК1 – взрывозащищенное из нержавеющей стали
- ВЖ2 – взрывозащищенное теплостойкое из разнородных металлов
- ДУ – вентиляторы дымоудаления

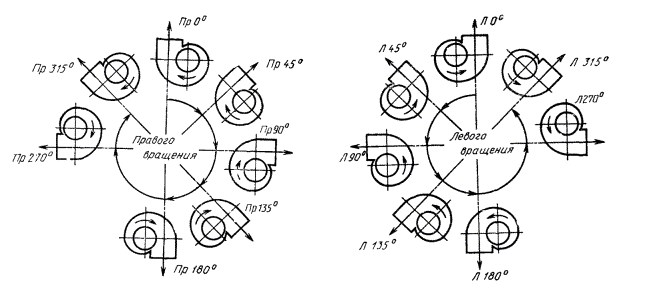

Положение корпуса ВР 80-75-10 и направление вращения , схема:
Вентиляторы изготавливают как правого, так и левого вращения.
Вентиляторы номеров от 2 до 12,5 включ. изготавливают с поворотными корпусами, допускающими их установку в любое из положений в соответствии с рис.
