Радиальный вентилятор ВР 80-75-12.5 (№12.5)
Общие сведения:
• Вентилятор низкого давления
• Производительность от 26900 м³/ч до 62000 м³/ч.
• Лопатки рабочего колеса – загнутые назад
• Корпус – спиральный поворотный
• Количество лопаток рабочего колеса – 12
• Трехфазный асинхронный двигатель (380 В)
• Направление вращения – правое, левое
Цена: от 163902 руб.
Все цены с НДС 20%
- В наличии
Сделено в России
Склад в Москве или доставим в любой город России от 1 дня.
Основные типоразмеры:
НЕ ЗНАЕТЕ, КАКУЮ МАРКУ ВЕНТИЛЯТОРА ВЫБРАТЬ?
Оставьте заявку нашим специалистам!
| Вентиляторы ВР 80-75, схема 1 | Электродвигатель | Параметры в рабочей зоне | Масса не более, кг | Виброизоляторы | |||
| Типоразмер | Мощность,кВт * об/мин |
Производительность 103 х м3/час | Полное давление, Па | Тип | Кол-во | ||
| Вентилятор ВР 80-75 № 12,5 | АИР180М8 | 15*750 | 26,9-55,24 | 982-377 | 715 | ДО43 | 6 |
| 5А200М8 | 18,5*750 | 28,7-59,1 | 1362-685 | 790 | ДО43 | 6 | |
| 5А200L8 | 22*750 | 32,0-65 | 1375-932 | 815 | ДО43 | 6 | |
| 5А225М8 | 30*750 | 32,68-62,0 | 1644-1130 | 875 | ДО43 | 6 | |
|
№ вентилятора |
A* |
А1 |
А2 |
А3 |
В max |
В1 |
H** |
H1 |
Н2 |
H3 |
d |
d1 |
a |
h |
|||||
|
0° |
45° |
90°, |
135°, |
0° |
45° |
90° |
|||||||||||||
|
12,5 |
2217 |
2060 |
1999 |
2555 |
1265 |
953 |
813 |
1710 |
591 |
2252 |
2914 |
2698 |
1415 |
1109 |
890 |
1253 |
1280 |
875 |
915 |

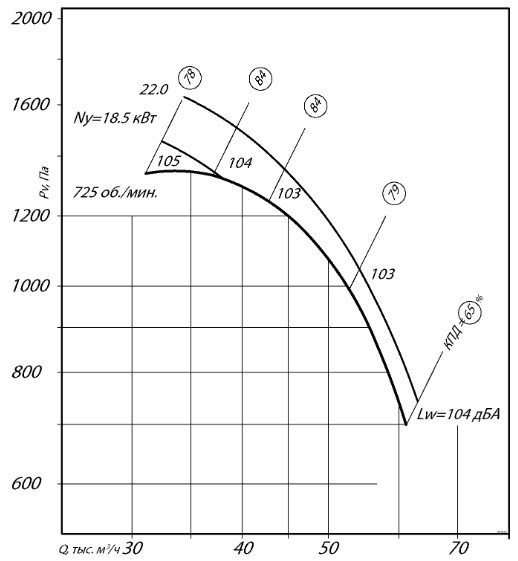

Аэродинамические характеристики ВР 80-75 №12.5
Пример обозначения:
Вентилятор ВР 80-75-12.5 (18.5 кВт./750 об.мин.) Пр0
ВР
Вентилятор радиальный
80-75
Серия вентилятора
12.5
Номер вентилятора
18,5 кВт
мощность электродвигателя, кВт;
750 об.мин.
частота вращения рабочего колеса, об/мин;
Пр
Правого вращения
Л
Левого вращения
0
Положение корпуса 0 гр.
Основные варианты изготовления:
- – общепромышленное
- Ж2 – теплостойкое (до 200 гр.)
- К1 – коррозионностойкое –
- К1Ж2 – коррозионностойкое теплостойкое
- В – взрывозащищенное из разнородных металлов
- ВКЗ – взрывозащищенное из алюминиевых сплавов
- ВК1 – взрывозащищенное из нержавеющей стали
- ВЖ2 – взрывозащищенное теплостойкое из разнородных металлов
- ДУ – вентиляторы дымоудаления
Положение корпуса ВР 80-75-12,5 и направление вращения , схема:
Вентиляторы изготавливают как правого, так и левого вращения.
Вентиляторы номеров от 2 до 12,5 включ. изготавливают с поворотными корпусами, допускающими их установку в любое из положений в соответствии с рис.
