Радиальный вентилятор ВР 80-75-6.3 (№6.3)
Общие сведения:
• Вентилятор низкого давления
• Производительность от 4700 м³/ч до 17800 м³/ч.
• Лопатки рабочего колеса – загнутые назад
• Корпус – спиральный поворотный
• Количество лопаток рабочего колеса – 12
• Трехфазный асинхронный двигатель (380 В)
• Направление вращения – правое, левое
Цена: от 33279 руб.
Все цены с НДС 20%
- В наличии
Сделено в России
Склад в Москве или доставим в любой город России от 1 дня.
Основные типоразмеры:
НЕ ЗНАЕТЕ, КАКУЮ МАРКУ ВЕНТИЛЯТОРА ВЫБРАТЬ?
Оставьте заявку нашим специалистам!
| Вентиляторы ВР 80-75, схема 1 | Электродвигатель | Параметры в рабочей зоне | Масса не более, кг | Виброизоляторы | |||
| Типоразмер | Мощность,кВт * об/мин |
Производительность 103 х м3/час | Полное давление, Па | Тип | Кол-во | ||
| Вентилятор ВР 80-75 № 6,3 | АИР80В6 | 1,1*1000 | 4,7-7,3 | 380-350 | 144 | ДО40 | 5 |
| АИР90L6 | 1,5*1000 | 5,8-8,6 | 470-430 | 162 | ДО40 | 5 | |
| АИР100L6 | 2,2*1000 | 5,6-11,3 | 560-350 | 180 | ДО40 | 5 | |
| АИР100L6 | 3*1000 | 6,2-11,5 | 750-530 | 160 | ДО40 | 5 | |
| АИР100L4 | 4*1500 | 7,2-12,3 | 885-780 | 179 | ДО40 | 5 | |
| АИР112М4 | 5,5*1500 | 8,6-12,0 | 1320-1250 | 200 | ДО40 | 5 | |
| АИР132S4 | 7,5*1500 | 8,6-17,5 | 1320-800 | 201 | ДО40 | 5 | |
| АИР132М4 | 11*1500 | 9,2-17,8 | 1750-1200 | 257 | ДО40 | 5 | |
|
№ вентилятора |
A* |
А1 |
А2 |
А3 |
В max |
В1 |
H** |
H1 |
Н2 |
H3 |
d |
d1 |
a |
h |
|||||
|
0° |
45° |
90°, |
135°, |
0° |
45° |
90° |
|||||||||||||
|
6,3 |
1105 |
1028 |
994 |
1291 |
631 |
474 |
409 |
926 |
312 |
1173 |
1504 |
1385 |
732 |
552 |
441 |
636 |
665 |
441 |
469 |

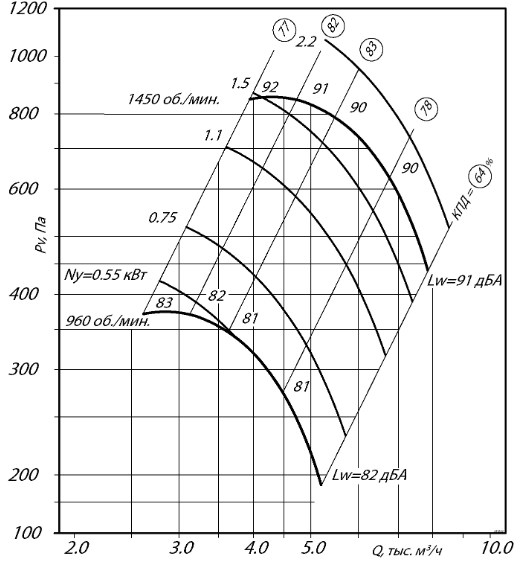

Аэродинамические характеристики ВР 80-75 №6,3
Пример обозначения:
Вентилятор ВР 80-75-6,3 (1.1 кВт./1000 об.мин.) Л0
ВР
Вентилятор радиальный
80-75
Серия вентилятора
6,3
Номер вентилятора
1,1 кВт
мощность электродвигателя, кВт;
1000 об.мин.
частота вращения рабочего колеса, об/мин;
Пр
Правого вращения
Л
Левого вращения
0
Положение корпуса 0 гр.
Основные варианты изготовления:
- – общепромышленное
- Ж2 – теплостойкое (до 200 гр.)
- К1 – коррозионностойкое –
- К1Ж2 – коррозионностойкое теплостойкое
- В – взрывозащищенное из разнородных металлов
- ВКЗ – взрывозащищенное из алюминиевых сплавов
- ВК1 – взрывозащищенное из нержавеющей стали
- ВЖ2 – взрывозащищенное теплостойкое из разнородных металлов
- ДУ – вентиляторы дымоудаления
Положение корпуса ВР 80-75-6,3 и направление вращения , схема:
Вентиляторы изготавливают как правого, так и левого вращения.
Вентиляторы номеров от 2 до 12,5 включ. изготавливают с поворотными корпусами, допускающими их установку в любое из положений в соответствии с рис.
