Радиальный вентилятор ВР 80-75-8 (№8)
Общие сведения:
• Вентилятор низкого давления
• Производительность от 7560 м³/ч до 24000 м³/ч.
• Лопатки рабочего колеса – загнутые назад
• Корпус – спиральный поворотный
• Количество лопаток рабочего колеса – 12
• Трехфазный асинхронный двигатель (380 В)
• Направление вращения – правое, левое
Цена: от 58838 руб.
Все цены с НДС 20%
- В наличии
Сделено в России
Склад в Москве или доставим в любой город России от 1 дня.
Основные типоразмеры:
НЕ ЗНАЕТЕ, КАКУЮ МАРКУ ВЕНТИЛЯТОРА ВЫБРАТЬ?
Оставьте заявку нашим специалистам!
| Вентиляторы ВР 80-75, схема 1 | Электродвигатель | Параметры в рабочей зоне | Масса не более, кг | Виброизоляторы | |||
| Типоразмер | Мощность,кВт * об/мин |
Производительность 103 х м3/час | Полное давление, Па | Тип | Кол-во | ||
| Вентилятор ВР 80-75 № 8 | 5АМ112МВ8 | 3*750 | 7,56-10,6 | 717-680 | 257 | ДО41 | 6 |
| АИР112МВ6 | 4*1000 | 9,5-17,0 | 640-570 | 277 | ДО41 | 6 | |
| АИР132S6 | 5,5*1000 | 12,0-17,0 | 950-880 | 293 | ДО41 | 6 | |
| АИР132М6 | 7,5*1000 | 12,0-23,0 | 950-580 | 337 | ДО41 | 6 | |
| АИР160S6 | 11*1000 | 13,0-24,0 | 1280-900 | 466 | ДО41 | 6 | |
|
№ вентилятора |
A* |
А1 |
А2 |
А3 |
В max |
В1 |
H** |
H1 |
Н2 |
H3 |
d |
d1 |
a |
h |
|||||
|
0° |
45° |
90°, |
135°, |
0° |
45° |
90° |
|||||||||||||
|
8,0 |
1402 |
1302 |
1248 |
1634 |
801 |
601 |
520 |
1305 |
431 |
1437 |
1864 |
1720 |
892 |
701 |
548 |
800 |
829 |
564 |
588 |

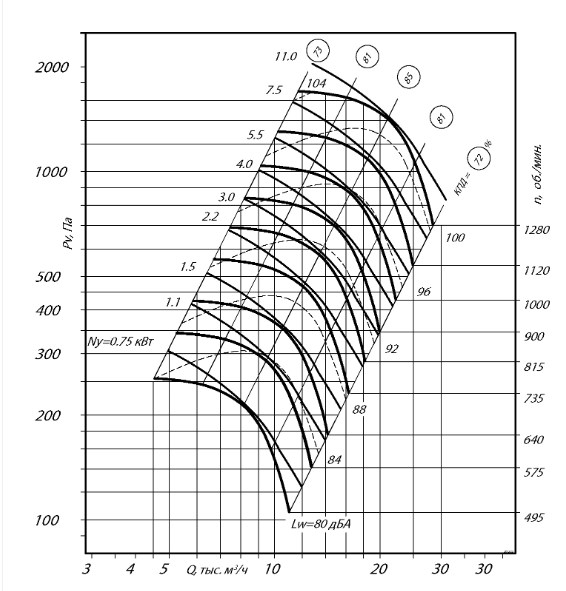

Аэродинамические характеристики ВР 80-75 №8
Пример обозначения:
Вентилятор ВР 80-75-8 (5.5 кВт./1000 об.мин.) Л0
ВР
Вентилятор радиальный
80-75
Серия вентилятора
8
Номер вентилятора
5,5 кВт
мощность электродвигателя, кВт;
1000 об.мин.
частота вращения рабочего колеса, об/мин;
Пр
Правого вращения
Л
Левого вращения
0
Положение корпуса 0 гр.
Основные варианты изготовления:
- – общепромышленное
- Ж2 – теплостойкое (до 200 гр.)
- К1 – коррозионностойкое –
- К1Ж2 – коррозионностойкое теплостойкое
- В – взрывозащищенное из разнородных металлов
- ВКЗ – взрывозащищенное из алюминиевых сплавов
- ВК1 – взрывозащищенное из нержавеющей стали
- ВЖ2 – взрывозащищенное теплостойкое из разнородных металлов
- ДУ – вентиляторы дымоудаления
Положение корпуса ВР 80-75-8 и направление вращения , схема:
Вентиляторы изготавливают как правого, так и левого вращения.
Вентиляторы номеров от 2 до 12,5 включ. изготавливают с поворотными корпусами, допускающими их установку в любое из положений в соответствии с рис.
