Радиальный вентилятор ВР 80-75-4 (№4)
Общие сведения:
• Вентилятор низкого давления
• Производительность от 1400 м³/ч до 8800 м³/ч.
• Лопатки рабочего колеса – загнутые назад
• Корпус – спиральный поворотный
• Количество лопаток рабочего колеса – 12
• Трехфазный асинхронный двигатель (380 В)
• Направление вращения – правое, левое
Цена: от 13367 руб.
Все цены с НДС 20%
- В наличии
Сделено в России
Склад в Москве или доставим в любой город России от 1 дня.
Основные типоразмеры:
НЕ ЗНАЕТЕ, КАКУЮ МАРКУ ВЕНТИЛЯТОРА ВЫБРАТЬ?
Оставьте заявку нашим специалистам!
| Вентиляторы радиальные ВР 80-75, схема 1 | Электродвигатель | Параметры в рабочей зоне | Масса не более, кг | Виброизоляторы | |||
| Типоразмер | Мощность,кВт * об/мин |
Производительность 103 х м3/час | Полное давление, Па | Тип | Кол-во | ||
| Вентилятор ВР 80-75 № 4 | АИР63А6 | 0,18*1000 | 1,4-2,6 | 175-100 | 46,3 | ДО38 | 4 |
| АИР63В6 | 0,25*1000 | 1,4-2,7 | 210-120 | 46,2 | ДО38 | 4 | |
| АИР71А6 | 0,37*1000 | 1,3-2,7 | 270-180 | 51,6 | ДО38 | 4 | |
| АИР71А4 | 0,55*1500 | 2,3-4,0 | 480-314 | 52,2 | ДО38 | 4 | |
| АИР71В4 | 0,75*1500 | 2,2-4,1 | 500-300 | 51,5 | ДО38 | 4 | |
| АИР80А4 | 1,1*1500 | 2,0-4,2 | 560-330 | 54,8 | ДО38 | 4 | |
| АИР100S2 | 4*3000 | 2,8-7,5 | 2060-1275 | 72,0 | ДО39 | 4 | |
| АИР100L2 | 5,5*3000 | 4,3-8,3 | 2200-1250 | 72,2 | ДО39 | 4 | |
| АИР112M2 | 7,5*3000 | 4,2-8,8 | 2850-1800 | 89,8 | ДО39 | 4 | |
|
№ вентилятора |
A* |
А1 |
А2 |
А3 |
В max |
В1 |
H** |
H1 |
Н2 |
H3 |
d |
d1 |
a |
h |
|||||
|
0° |
45° |
90°, |
135°, |
0° |
45° |
90° |
|||||||||||||
|
4,0 |
702 |
655 |
652 |
833 |
401 |
301 |
260 |
728 |
231 |
816 |
1023 |
936 |
518 |
351 |
298 |
405 |
434 |
280 |
301 |

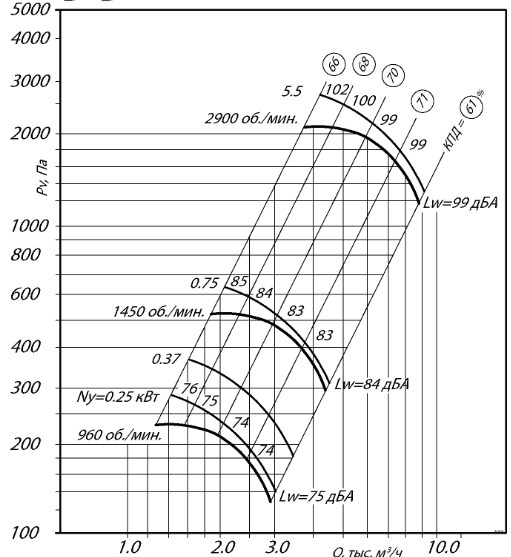

Аэродинамические характеристики ВР 80-75 №4
Пример обозначения:
Вентилятор ВР 80-75-4 (0,37 кВт./1000 об.мин.) Л0
ВР
Вентилятор радиальный
80-75
Серия вентилятора
4
Номер вентилятора
0,37 кВт
мощность электродвигателя, кВт;
1000 об.мин.
частота вращения рабочего колеса, об/мин;
Пр
Правого вращения
Л
Левого вращения
0
Положение корпуса 0 гр.
Основные варианты изготовления:
- – общепромышленное
- Ж2 – теплостойкое (до 200 гр.)
- К1 – коррозионностойкое –
- К1Ж2 – коррозионностойкое теплостойкое
- В – взрывозащищенное из разнородных металлов
- ВКЗ – взрывозащищенное из алюминиевых сплавов
- ВК1 – взрывозащищенное из нержавеющей стали
- ВЖ2 – взрывозащищенное теплостойкое из разнородных металлов
- ДУ – вентиляторы дымоудаления
Положение корпуса ВР 80-75-4 и направление вращения , схема:
Вентиляторы изготавливают как правого, так и левого вращения.
Вентиляторы номеров от 2 до 12,5 включ. изготавливают с поворотными корпусами, допускающими их установку в любое из положений в соответствии с рис.
