Радиальный вентилятор ВР 80-75-3,15 (№3.15)
Общие сведения:
• Вентилятор низкого давления
• Производительность от 760 м³/ч до 4000 м³/ч.
• Лопатки рабочего колеса – загнутые назад
• Корпус – спиральный поворотный
• Количество лопаток рабочего колеса – 12
• Трехфазный асинхронный двигатель (380 В)
• Направление вращения – правое, левое
Цена: от 10185 руб.
Все цены с НДС 20%
- В наличии
Сделено в России
Склад в Москве или доставим в любой город России от 1 дня.
Основные типоразмеры:
НЕ ЗНАЕТЕ, КАКУЮ МАРКУ ВЕНТИЛЯТОРА ВЫБРАТЬ?
Оставьте заявку нашим специалистам!
| Вентиляторы ВР 80-75, схема 1 | Электродвигатель | Параметры в рабочей зоне | Масса не более, кг | Виброизоляторы | |||
| Типоразмер | Мощность,кВт * об/мин |
Производительность 103 х м3/час | Полное давление, Па | Тип | Кол-во | ||
| Вентилятор ВР 80-75 № 3,15 | АИР56А4 | 0,12*1500 | 0,76-1,15 | 185-175 | 30,0 | ДО38 | 4 |
| АИР56В4 | 0,18*1500 | 0,76-1,82 | 185-110 | 30,0 | ДО38 | 4 | |
| АИР63А4 | 0,25*1500 | 0,85-1,84 | 280-170 | 30,8 | ДО38 | 4 | |
| АИР63В4 | 0,37*1500 | 0,9-1,95 | 370-230 | 29,9 | ДО38 | 4 | |
| АИР71В2 | 1,1*3000 | 1,65-3,80 | 830-480 | 37,0 | ДО38 | 4 | |
| 5А80МА2 | 1,5*3000 | 1,8-4,0 | 1200-680 | 38,9 | ДО38 | 4 | |
| 5А80МВ2 | 2,2*3000 | 1,7-4,0 | 1350-880 | 40,1 | ДО38 | 4 | |
|
№ вентилятора |
A* |
А1 |
А2 |
А3 |
В max |
В1 |
H** |
H1 |
Н2 |
H3 |
d |
d1 |
a |
h |
|||||
|
0° |
45° |
90°, |
135°, |
0° |
45° |
90° |
|||||||||||||
|
3,15 |
571 |
514 |
520 |
664 |
315 |
237 |
205 |
559 |
186 |
644 |
808 |
735 |
400 |
278 |
243 |
320 |
349 |
220 |
241 |

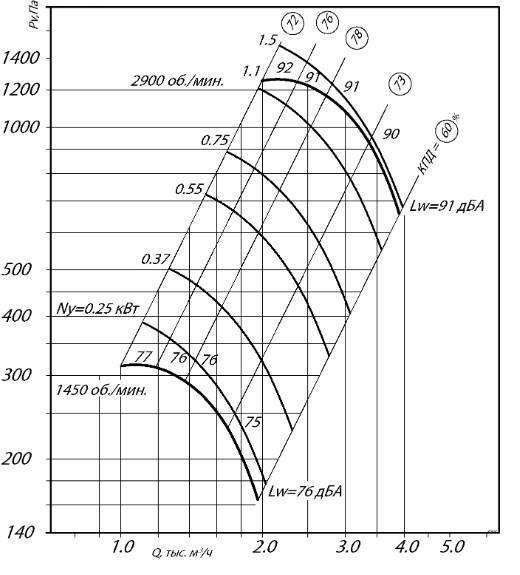

Аэродинамические характеристики ВР 80-75 №3,15
Пример обозначения:
Вентилятор ВР 80-75 №3,15 (0,37 кВт./1500 об.мин.) Пр0
ВР
Вентилятор радиальный
80-75
Серия вентилятора
3.15
Номер вентилятора
0,37 кВт
мощность электродвигателя, кВт;
1500 об.мин.
частота вращения рабочего колеса, об/мин;
Пр
Правого вращения
Л
Левого вращения
0
Положение корпуса 0 гр.
Основные варианты изготовления:
- – общепромышленное
- Ж2 – теплостойкое (до 200 гр.)
- К1 – коррозионностойкое –
- К1Ж2 – коррозионностойкое теплостойкое
- В – взрывозащищенное из разнородных металлов
- ВКЗ – взрывозащищенное из алюминиевых сплавов
- ВК1 – взрывозащищенное из нержавеющей стали
- ВЖ2 – взрывозащищенное теплостойкое из разнородных металлов
- ДУ – вентиляторы дымоудаления
Положение корпуса ВР 80-75-3.15 и направление вращения , схема:
Вентиляторы изготавливают как правого, так и левого вращения.
Вентиляторы номеров от 2 до 12,5 включ. изготавливают с поворотными корпусами, допускающими их установку в любое из положений в соответствии с рис.
