Радиальный вентилятор ВР 80-75-2,5 (№2.5)

Общие сведения:

• Вентилятор низкого давления
• Производительность от 370 м³/ч до 2250 м³/ч.
• Лопатки рабочего колеса – загнутые назад
• Корпус – спиральный поворотный
• Количество лопаток рабочего колеса – 12
• Трехфазный асинхронный двигатель (380 В)
• Направление вращения – правое, левое

Цена: от 8662 руб.
Все цены с НДС 20%

В наличии

Купить

Сделено в России

Склад в Москве или доставим в любой город России от 1 дня.

Основные типоразмеры:

НЕ ЗНАЕТЕ, КАКУЮ МАРКУ ВЕНТИЛЯТОРА ВЫБРАТЬ?
Оставьте заявку нашим специалистам!

Оставить заявку

Вентиляторы ВР 80-75, схема 1	Электродвигатель		Параметры в рабочей зоне		Масса не более, кг	Виброизоляторы
Вентиляторы ВР 80-75, схема 1	Типоразмер	Мощность,кВт * об/мин	Производительность 10³ х м³/час	Полное давление, Па	Масса не более, кг	Тип	Кол-во
Вентилятор ВР 80-75 №2,5	АИР56А4	0,12*1500	0,45-0,85	170-110	20,7	ДО38	4
	АИР63А4	0,25*1500	0,4-0,9	177-128	27,0	ДО38	4
	АИР63А2	0,37*3000	0,85-1,65	490-300	31,5	ДО38	4
	АИР63В4	0,55*3000	0,85-1,75	720-450	22,2	ДО38	4
	АИР71А2	0,75*3000	0,85-1,7	800-540	34,5	ДО38	4

№ вентилятора	A*				А1	А2	А3	В max	В1	H** max			H1 max	Н2	H3	d	d1	a	h
№ вентилятора	0°	45°	90°, 270°	135°, 315°	А1	А2	А3	В max	В1	0°	45°	90°	H1 max	Н2	H3	d	d1	a	h
2,5	440	412	423	541	251	189	163	483	164	508	655	591	321	220	205	260	289	175	196
3,15	571	514	520	664	315	237	205	559	186	644	808	735	400	278	243	320	349	220	241
4,0	702	655	652	833	401	301	260	728	231	816	1023	936	518	351	298	405	434	280	301
5,0	877	818	800	1037	501	376	325	786	266	925	1228	1122	590	439	360	505	534	353	381
6,3	1105	1028	994	1291	631	474	409	926	312	1173	1504	1385	732	552	441	636	665	441	469
8,0	1402	1302	1248	1634	801	601	520	1305	431	1437	1864	1720	892	701	548	800	829	564	588
10,0	1780	1655	1560	1780	1015	765	650	1515	503	1823	2353	2180	1130	890	670	1002	1030	700	740
12,5	2217	2060	1999	2555	1265	953	813	1710	591	2252	2914	2698	1415	1109	890	1253	1280	875	915

Габаритные и присоединительные размеры ВР 80-75

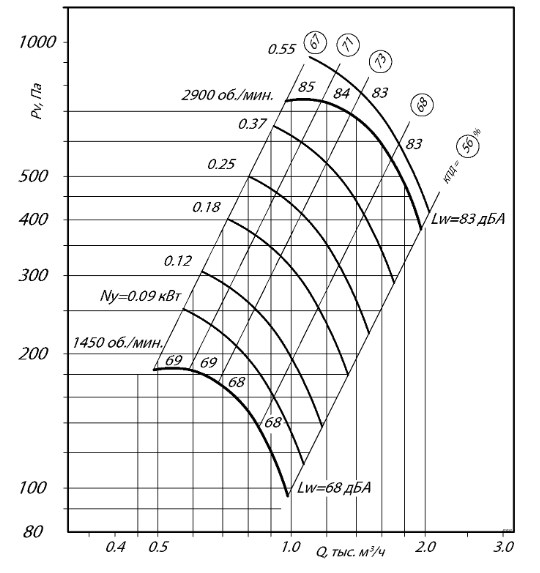

Аэродинамические характеристики ВР 80-75 №2,5

Пример обозначения:

Вентилятор ВР 80-75 №2,5 (0,37 кВт./3000 об.мин.) Пр0

ВР

Вентилятор радиальный

80-75

Серия вентилятора

2.5

Номер вентилятора

0,37 кВт

мощность электродвигателя, кВт;

3000 об.мин.

частота вращения рабочего колеса, об/мин;

Пр

Правого вращения

Л

Левого вращения

0

Положение корпуса 0 гр.

Основные варианты изготовления:

– общепромышленное
Ж2 – теплостойкое (до 200 гр.)
К1 – коррозионностойкое –
К1Ж2 – коррозионностойкое теплостойкое
В – взрывозащищенное из разнородных металлов
ВКЗ – взрывозащищенное из алюминиевых сплавов
ВК1 – взрывозащищенное из нержавеющей стали
ВЖ2 – взрывозащищенное теплостойкое из разнородных металлов
ДУ – вентиляторы дымоудаления

Положение корпуса ВР 80-75-2.5 и направление вращения , схема:

Вентиляторы изготавливают как правого, так и левого вращения.

Вентиляторы номеров от 2 до 12,5 включ. изготавливают с поворотными корпусами, допускающими их установку в любое из положений в соответствии с рис.
