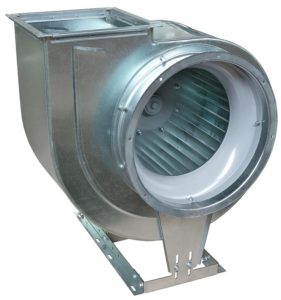

Вентилятор ВЦ 14-46
Общие сведения:
• Вентиляторы центробежные ВЦ 14-46 Москва
• Среднего давления
• 32 лопатки на рабочем колесе
• Корпус из оцинкованной, нержавеющей, углеродистой стали;
• Для производственных и жилых зданий.
• Трехфазный асинхронный двигатель, 380 В
• Направление вращения – правое, левое
• Радиальный
Все цены с НДС 20%
- В наличии
Сделено в России
Склад в Москве или доставим в любой город России от 1 дня.
Основные типоразмеры:
НЕ ЗНАЕТЕ, КАКУЮ МАРКУ ВЕНТИЛЯТОРА ВЫБРАТЬ?
Оставьте заявку нашим специалистам!
| Вентиляторы радиальные ВЦ 14-46, cхема 1 |
Электродвигатель | Параметры в рабочей зоне | Масса не более кг |
Виброизоляторы | ||||
| Типоразмер | Мощность кВт |
Частота вращения мин-1 |
Производительность 103 х м3/час |
Полное давление Па |
Тип | Кол-во | ||
|
Вентилятор ВЦ 14-46 № 2 |
АИР56B4 | 0,18 | 1330 | 0,6-0,9 | 260-270 | 14,5 | ДО38 | 4 |
| АИР63А4 | 0,25 | 1330 | 0,6-1,15 | 260-265 | 15,8 | ДО38 | 4 | |
| АИР63В4 | 0,37 | 1330 | 0,6-1,15 | 260-265 | 16,7 | ДО38 | 4 | |
| АИР80А2 | 1,5 | 2850 | 1,3-2,0 | 1200-1250 | 25 | ДО38 | 4 | |
| АИР80В2 | 2,2 | 2850 | 1,3-2,5 | 1200-1200 | 26,9 | ДО38 | 4 | |
| Вентилятор ВЦ 14-46 № 2,5 | АИР71А4 | 0,55 | 1350 | 1,1-1,8 | 430-500 | 27,1 | ДО38 | 4 |
| АИР71В4 | 0,75 | 1350 | 1,1-2,2 | 430-510 | 27,4 | ДО38 | 4 | |
| АИР90L2 | 3 | 2850 | 2,4-2,7 | 1950-2000 | 36,6 | ДО38 | 4 | |
| АИР100S2 | 4 | 2850 | 2,4-3,4 | 1950-2200 | 42,1 | ДО38 | 4 | |
| АИР100L2 | 5,5 | 2850 | 2,4-4,4 | 1950-2300 | 48 | ДО38 | 4 | |
| Вентилятор ВЦ 14-46 № 3,15 | АИР71В6 | 0,55 | 920 | 1,5-2,7 | 330-370 | 34 | ДО38 | 4 |
| АИР80А6 | 0,75 | 920 | 1,5-3,5 | 330-360 | 36,2 | ДО38 | 4 | |
| АИР80В4 | 1,5 | 1400 | 2,3-3,5 | 800-880 | 38,4 | ДО38 | 4 | |
| АИР90L4 | 2,2 | 1400 | 2,3-5,1 | 800-850 | 43,2 | ДО38 | 4 | |
| Вентилятор ВЦ 14-46 № 4 | АИР90L6 | 1,5 | 930 | 3,5-5,2 | 550-620 | 58,7 | ДО39 | 4 |
| АИР100L6 | 2,2 | 930 | 3,5-7,3 | 550-630 | 68,7 | ДО39 | 4 | |
| АИР100L4 | 4 | 1430 | 5,2-6,0 | 1320-1400 | 66,7 | ДО39 | 4 | |
| АИР112М4 | 5,5 | 1430 | 5,2-8,3 | 1320-1520 | 88,9 | ДО39 | 4 | |
| АИР132S4 | 7,5 | 1430 | 5,2-8,8 | 1320-1550 | 109,5 | ДО40 | 4 | |
| Вентилятор ВЦ 14-46 № 5 | АИР112МВ6 | 4 | 970 | 6,0-8,4 | 950-1070 | 139 | ДО40 | 5 |
| АИР132S6 | 5,5 | 970 | 6,0-11,5 | 950-1120 | 160 | ДО40 | 5 | |
| АИР132М6 | 7,5 | 970 | 6,0-14,5 | 950-1180 | 176 | ДО40 | 5 | |
| АИР132М4 | 11 | 1460 | 9,0-11,0 | 2200-2350 | 176 | ДО40 | 5 | |
| АИР160S4 | 15 | 1460 | 9,0-14,5 | 2200-2500 | 218 | ДО41 | 5 | |
| АИР160М4 | 18,5 | 1460 | 9,0-17,0 | 2200-2550 | 243 | ДО41 | 5 | |
| АИР180S4 | 22 | 1460 | 9,0-20,0 | 2200-2500 | 268 | ДО41 | 5 | |
| АИР180М4 | 30 | 1460 | 9,0-23,0 | 2200-2400 | 278 | ДО41 | 5 | |
| Вентилятор ВЦ 14-46 № 6,3 | АИР132М8 | 5,5 | 730 | 9,2-13,0 | 890-980 | 214 | ДО41 | 5 |
| АИР160S8 | 7,5 | 730 | 9,2-17,0 | 890-1040 | 256 | ДО41 | 5 | |
| АИР160М8 | 11 | 730 | 9,2-23,0 | 890-1020 | 281 | ДО41 | 5 | |
| АИР160S6 | 11 | 975 | 12,3-15,0 | 1580-1700 | 268 | ДО41 | 5 | |
| АИР160М6 | 15 | 975 | 12,3-19,5 | 1580-1800 | 293 | ДО42 | 5 | |
| АИР180М6 | 18,5 | 975 | 12,3-24,0 | 1580-1820 | 328 | ДО42 | 5 | |
| АИР200М6 | 22 | 975 | 12,3-28,0 | 1580-1800 | 403 | ДО42 | 5 | |
| Вентилятор ВЦ 14-46 № 8 | АИР180М8 | 15 | 735 | 19,0-22,5 | 1430-1530 | 398 | ДО42 | 5 |
| АИР200М8 | 18,5 | 735 | 19,0-27,5 | 1430-1620 | 473 | ДО42 | 5 | |
| АИР200L8 | 22 | 735 | 19,0-32,0 | 1430-1640 | 513 | ДО43 | 6 | |
| АИР225М8 | 30 | 735 | 19,0-41,0 | 1430-1630 | 558 | ДО43 | 6 | |
| АИР225М6 | 37 | 985 | 24,5-31,0 | 2600-2750 | 589 | ДО43 | 6 | |
| АИР250S6 | 45 | 985 | 24,5-37,0 | 2600-2850 | 724 | ДО43 | 6 | |

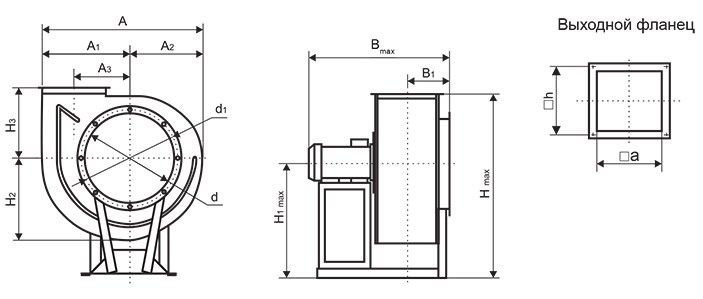

| № вентилятора |
A* | А1 | А2 | А3 | В max |
В1 | Н** max при 0° |
Н** max при 45° |
Н** max при 90° |
Н1 max |
H2 | H3 | d | d1 | a | h | |||
| 0° | 45° | 90°, 270° | 135°, 315° | ||||||||||||||||
| 2 | 352 | 330 | 349 | 442 | 201 | 151 | 130 | 478 | 146 | 477 | 582 | 526 | 304 | 176 | 173 | 213 | 242 | 140 | 160 |
| 2,5 | 440 | 412 | 423 | 541 | 251 | 189 | 163 | 578 | 164 | 527 | 687 | 620 | 350 | 220 | 205 | 260 | 289 | 175 | 195 |
| 3,15 | 571 | 514 | 520 | 664 | 315 | 237 | 205 | 609 | 186 | 653 | 834 | 745 | 410 | 278 | 243 | 320 | 349 | 220 | 240 |
| 4 | 702 | 655 | 652 | 833 | 401 | 301 | 260 | 763 | 231 | 836 | 1043 | 956 | 538 | 351 | 298 | 405 | 434 | 280 | 300 |
| 5 | 877 | 818 | 800 | 1037 | 501 | 376 | 325 | 1073 | 266 | 1030 | 1300 | 1202 | 670 | 439 | 360 | 505 | 534 | 350 | 380 |
| 6,3 | 1105 | 1028 | 994 | 1291 | 631 | 474 | 409 | 1196 | 312 | 1236 | 1572 | 1453 | 800 | 552 | 441 | 636 | 665 | 441 | 470 |
| 8 | 1402 | 1302 | 1248 | 1634 | 801 | 601 | 520 | 1420 | 431 | 1467 | 1891 | 1746 | 917 | 701 | 548 | 800 | 829 | 560 | 585 |
Пример обозначения вентиляторов центробежных ВЦ 14-46:
Вентилятор ВЦ 14-46 №3,15 (3 кВт./1500 об.мин.) Пр0
ВЦ
Вентилятор центробежный
14-46
Серия вентилятора
3.15
Номер вентилятора
3кВт
мощность электродвигателя, кВт;
1500 об.мин.
частота вращения рабочего колеса, об/мин;
Пр
Правого вращения
Л
Левого вращения
0
Положение корпуса 0 гр.
Варианты изготовления ВЦ 14-46:
- – общепромышленное
- Ж2 – теплостойкое (до 200 гр.)
- К1 – коррозионностойкое –
- К1Ж2 – коррозионностойкое теплостойкое
- В – взрывозащищенное из разнородных металлов
- ВКЗ – взрывозащищенное из алюминиевых сплавов
- ВК1 – взрывозащищенное из нержавеющей стали
- ВЖ2 – взрывозащищенное теплостойкое из разнородных металлов
- ДУ – вентиляторы дымоудаления
Положение корпуса и направление вращения, схема:
Вентиляторы ВЦ 14-46 изготавливают, как правого, так и левого вращения.
Используется для перемещения воздуха и газовых смесей, не вызывающих коррозию, без липких и твердых частиц. Походит для различных систем вентиляции и кондиционирования.
